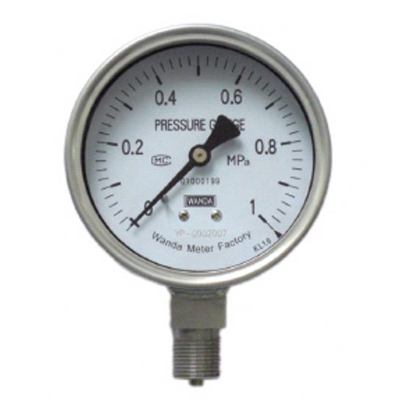

YPF系列防腐膜片式壓力表
推薦資訊
推薦產品
壓力表系列
1、概述
YP系列膜片式壓力表用于測量對鋼及銅等金屬不起腐蝕作用的液體，氣體等各種介質的壓力和負壓；VPF系列防腐膜片式壓力表可用于測量具有腐蝕性液體，氣體等各種介質的壓力和負壓。2、結構原理
結構：膜片式壓力表由膜片部件，機芯部件，指針部件及外殼連接部件四大部分組成。
原理：膜片式壓力表是膜片作為儀表的強性元件，當被測介質的壓力作用到膜片上，膜片產生一個位移，再經過機芯部件，指針部件的工作，使要測的 壓力清楚地在刻度盤上指示出來。
3、技術參數
型 號 測量范圍（MPa） 精確度等級 備 注
YP-100 0-0. 1；0-0.16;0-0.25;
0-0. 4;0-0.6;0-1;0-1.6;
0-2.5;-0.1—0；
-0.1—0.06
2．5 一般
YPF-100 防腐
YP-150 一般
YPF-150 防腐
4、外形尺寸
型 號 D H h
YP-100 YPF-100 Ф100 61 69
YP-150 YPF-150 Ф150 88 75
